1. 产品概述

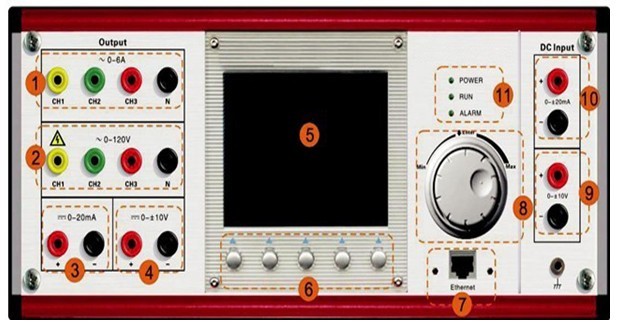

1.1. 产品功能和特点 LZ-Z200 三相变电站综合自动化系统测试仪是电力自动化系统中广泛应用的测控单元（装置）的专业测试设备，能够对测控装置的遥测、遥信、遥控、同期等功能单元进行参数校验和功能测试。LZ-Z200 适用于 0.2 级以下（含 0.2 级）各类交、直流采样装置、电测量变送器等设备的离线校验。 LZ-Z200 采用先进的微电子、电力电子和软件技术研制，包括 0.05 级高精度、高稳定度交直流源、0.05 级高精度直流表、快速开关量输出、可扩展的快速开关量输入、电能脉冲输出、输入等功能单元。 PM 装置的 0.05 级高精度交直流源采用了高稳定度的功率模块设计、全数字校准和自动温度补偿等先进技术，具有线性度好、稳定度高、输出响应速度快、带载能力强、相位精度高、各输出相间不互相影响等特点，能够实现“在输出范围内任意点的高精度输出”、“设置值 = 标准值（包括相位和功率）”、“从设置到输出零时间”以及“在 15~35℃的环境温度范围内输出精度不变”。 PM 装置的高精度源从根本上解决了国内同类产品存在的若干问题。例如，以高精度、高稳定度交直流功率模块取代变压器耦合输出方式，具有带载能力强、相位精度高、各输出相间不互相影响等特点，解决了变压器方式相位精度低、三相输出互相影响、负载变化对输出相位影响大等问题。又如，目前国内一些“表源一体式”电源的功率输出方式（变压器方式）线性度和稳定度设计存在问题，转而依赖于内部表测输出值反馈调节输出量，导致源的输出波动大、稳定性差，尤其在输出调整或负载条件变化等情况下输出稳定时间长；而 PM 的高精度源的功率模块具有线性度好、稳定度高、输出响应速度快等特点，通过全数字校准和自动温度补偿等技术解决了精密源的输出受温度影响等技术问题，具有很高的输出稳定性；此外，由于输出准确度高、不需要表测等外部调节过程，源的输出能够快速稳定，输出响应时间小。 PM 装置能够输出响应时间小于 0.25 毫秒的模拟量突变和响应时间小于 0.1 毫秒的开出量变位，模拟遥测多次越限、复限环境下的遥信雪崩事件，对计算机监控系统的信息雪崩处理能力进行测试。 PM 装置的快速开出量单元，响应时间小于 0.1 毫秒，满足测控装置 SOE 时间分辨率测试的要求；此外，采用空接点输出方式，适合在现场应用。 PM 装置具有五路开入量单元，响应时间小于 1 毫秒，用于测试测控装置遥控或同期出口的动作特性。 在同期测试时，PM 装置能够实现系统侧和待并侧两侧电压幅值、相位、频率以及频率变化率的自动变化，能够测试测控装置同期单元的检无压、同频同期、差频同期等功能。 PM 装置具有外接 GPS 同步装置的接口（外接PGPS 系列装置），能够实现遥信变位、遥测突变等的整分触发。 LZ-Z200 的联机校验软件包括交直流采样自动校验、同期功能测试、变送器自动校验、系统功能测试、谐波功能测试、手动测试等单元。校验软件的全自动闭环校验是指，在规约数据库的支持下： 用户按校验作业指导书编制校验计划，程控输出，使校验工作方便、高效。 用户按照交流采样校验行业标准逐项添加设计好的电压、电流、功率、功率因数、频率 校验点，形成了校验计划；校验计划可保存、调用。 校验仪顺序按设定的校验点自动输出，与测控装置进行通讯自动读取相应的校验结果报 文（变送器校验直接测量变送器输出），自动计算校验误差和进行结果评估。校验完成生成 Word、Excel 等格式的校验报告。 除遥测外，用户还可对测控装置等的遥信、遥控、同期功能和变送器等按照类似的方式进行全自动闭环校验。 在断开与测控装置通讯时，可以进行半自动开环校验：按设定的校验点自动输出，用户将校验结果手工输入，自动计算校验误差和进行结果评估，自动生成校验报告。 在系统功能测试单元中，能够对遥测越限、复限、遥信变位、SOE 分辨率、数据雪崩等计算机监控系统功能进行测试。 此外，LZ-Z200 装置还提供了脱机试验功能：通过装置上的操作面板直接控制输出；可按百分比设置校验点参数，简单方便。 LZ-Z200 的软件具有功能强大的电力系统通讯规约分析功能，能够与测控装置通讯，获取遥测、遥信、SOE、同期等报文（能够同时获取批量报文），发出遥控、同期遥控等报文，实现测控装置的自动闭环测试。通讯规约支持 IEC-60870-5-103 等多种通讯规约，支持与南瑞继保、南自、南瑞科技、四方、许继、东方电子等国内主要测控装置生产厂家、主流产品的通讯，并可按用户要求定制规约。 总之，LZ-Z200 集优越的性能和丰富的功能于一体，是电力设备生产厂家、供电局、发电厂及铁路、石油等行业的电力自动化部门对测控装置等自动化设备进行校验、测试的理想设备。 2. 技术参数 2.1. 交流输出 2.1.1. 三相交流电流 三相共用中性点的电流源：I1、I2、I3 和 IA、IB、IC 等同，分别对应着装置面板上电流的 CH1、CH2、CH3；各相输出幅值、相位、频率独立调节； 输出范围：0～6A； 输出分辨力及最小调节步长：0.1mA； 准确度：≤±0.05%（100mA～6A 范围内读数相对误差不大于±0.05%；0～100mA 范围 内绝对误差不大于±50μA；）； 稳定度：≤±0.01%/3min； 最大输出功率：30VA/相； 谐波失真率 THD：≤0.05% 。 2.1.2. 三相交流电压 三相共用中性点的电压源：U1、U2、U3 和 UA、UB、UC 等同，分别对应着装置面板上电 压的 CH1、CH2、CH3；各相输出幅值、相位、频率独立调节； 输出范围：0～120V； 输出分辨力及最小调节步长：1mV； 准确度：≤±0.05%（5V～120V 范围内读数相对误差不大于±0.05%；0～5V 范围内绝 对误差不大于±2.5mV；）； 稳定度：≤±0.01%/3min； 最大输出功率：30VA/相（输出 57.7V 时输出功率≥15VA）； 谐波失真率 THD：≤0.05%。 2.1.3. 交流频率 输出范围：45 Hz～65 Hz； 输出设置分辨力及其最小变化步长：0.001 Hz； 准确度：≤±0.001 Hz； 稳定度：≤±0.0005 Hz /3min。 2.1.4. 交流相位 2.1.4.1. 输出范围：0°～360°； 2.1.4.2. 输出设置分辨力及其最小变化步长：0.01°； 2.1.4.3. 准确度：≤±0.05°； 2.1.4.4. 稳定度：≤±0.01°。 2.1.5. 功率因数 2.1.5.1. 功率因数调节范围：1L～0～1C； 2.1.5.2. 准确度：≤±0.0005。 2.1.5.3. 稳定度：≤±0.0001/3min。 2.1.6. 有功功率、无功功率 2.1.6.1. 准确度：≤±0.05%； 2.1.6.2. 稳定度≤±0.01%/3min。 2.1.7. 有功电能、无功电能 2.1.7.1. 等级：0.05 级。 2.1.8. 谐波 谐波次数：2～21 次； 谐波含量：0～20%； 谐波相位：0°～360°。 幅值准确度：≤±0.2%； 相位准确度：≤±0.2°； 2.2. 交流通道输出直流 2.2.1. 交流电流通道输出直流 输出通道：I1、I2、I3； 输出范围：0～5A； 输出分辨力及最小调节步0.1mA； 准确度：≤±0.1%（500mA～5A范围内读数相对误差不大于±0.1%； 0～500mA 范围内绝对误差不大于±0.5mA；）； 稳定度：≤±0.05%/3min； 最大输出功率：30W；最大端口电压：6V； 纹波含量：≤0.2%。 2.2.2. 交流电压通道输出直流 输出通道：交流电压通道 U1 作为直流电压的正极，U2 作为直流电压的负极； 输出范围：0～300V； 输出分辨力及最小调节步长1mV； 准确度：≤±0.1%（30V～300V 范围内读数相对误差不大于±0.1%；0～30V 范围内绝 对误差不大于±30mV；）； 稳定度：≤±0.05%/3min； 最大输出功率：60W；最大负载电流：200mA； 纹波含量：≤0.2%。 准确度：≤±0.1%（500mA～5A 范围内读数相对误差不大于±0.1%； 0～500mA 范围内 绝对误差不大于±0.5mA；）； 稳定度：≤±0.05%/3min； 最大输出功率：30W；最大端口电压：6V； 纹波含量：≤0.2%。 2.2.2. 交流电压通道输出直流 输出通道：交流电压通道 U1 作为直流电压的正极，U2 作为直流电压的负极； 输出范围：0～300V； 输出分辨力及最小调节步长：1mV； 准确度：≤±0.1%（30V～300V 范围内读数相对误差不大于±0.1%；0～30V 范围内绝 对误差不大于±30mV；）； 稳定度：≤±0.05%/3min； 最大输出功率：60W；最大负载电流：200mA； 纹波含量：≤0.2%。 2.3. 直流输出 2.3.1. 直流电流 输出范围：0～20mA； 输出分辨力及最小调节步长：0.1μA； 准确度：≤±0.05%（0.2mA～20mA 范围内读数相对误差不大于±0.05%；0～0.2mA 范围内绝对误差不大于±0.1μA；）； 稳定度：≤±0.01%/3min； 最大输出功率：0.2W；最大负载电压：10V； 纹波含量：≤0.1%。 2.3.2. 直流电压 输出范围：0～±10V； 输出分辨力及最小调节步长：0.1mV； 准确度：≤±0.05%（±50mV～±10V 范围内读数相对误差不大于±0.05%；0～±50mV范围内绝对误差不大于±25μV；）； 稳定度：≤±0.01%/3min； 最大输出功率：5W；最大负载电流：±500mA； 纹波含量：≤0.1%。 2.4. 直流测量 2.4.1. 直流电流测量 2.4.1.1. 输入量程：±1mA、±10mA、±20mA；量程自动切换； 2.4.1.2. 超量程：120%；分辨力：0.001%；显示位数 5 2 或 6 2 （±20mA 量程）； 2.4.1.3. 准确度：≤±0.05%。 2.4.2. 直流电压测量 输入量程：±1V、±5V、±10V；量程自动切换； 超量程：120%；分辨力：0.001%；显示位数：5 22 或 6 22 （±10V 量程）； 准确度：≤±0.05%。 2.5. 开关量 2.5.1. 开关量输出 在电气上相互隔离的、可独立设置断开或闭合的开出量 4 对；每一对开出量可并联扩展 16 路； 各开出量的遮断容量不低于 AC/DC 250V，500mA； 各开出量输出不同步时间误差：≤0.1ms； 可编程脉冲输出：频率 0～500Hz 可调，脉宽 1ms～500ms 可调。 2.5.2. 开关量输入 在电气上相互隔离的开入量 5 对，隔离电压 500V； 兼容空接点和有源接点（30V～250V 直流电位）输入，自动识别有源接点输入极性； 最大承受输入电压为 250V（直流）； 开入量动作时间测量误差：≤1ms。 2.6. 脉冲量 2.6.1. 脉冲输出 2.6.1.1. 有源脉冲输出，电平 5V±5%，输出电流 100mA； 2.6.1.2. 最大脉冲频率：5KHz。 2.6.2. 脉冲输入 2.6.2.1. 有源脉冲输入，电平 5～24V，输入电流 1mA； 2.6.2.2. 最大脉冲频率：5KHz。 2.7. GPS 时间同步输入 2.7.1. PGPS 同步装置信号输入 2.7.1.1. PGPS 同步装置上的信号接口：Instrument； 2.7.1.2. 分脉冲、秒脉冲信号输入：信号类型为 TTL（TTL 信号电平+5V）。 2.7.2. 同步时间准确度 内部使用 PPM（分脉冲）、PPS（秒脉冲）作为时间同步基准；脉冲前沿与输入信号源同 步，时间误差≤10ns； 开关量定时输出时间误差≤0.1ms； 模拟量定时输出时间误差≤0.25ms。 2.8. 选配件 2.8.1. 隔离的 456V 交流电压（选配） 输出范围：0～456V； 输出分辨力及最小调节步长：1mV； 准确度：≤±0.1%（50V～456V 范围内读数相对误差不大于±0.1%；0～50V 范围内绝对误差不大于±50mV；）； 稳定度：≤±0.05%/3min； 最大输出功率：30VA； 谐波失真率 THD：≤0.1% 。 2.8.2. 隔离的 300V 直流电压（选配） 输出范围：0～300V； 输出分辨力及最小调节步长：1mV； 准确度：≤±0.1%（30V～300V 范围内读数相对误差不大于±0.1%；0～30V 范围内绝 对误差不大于±30mV；）； 稳定度：≤±0.05%/3min； 最大输出功率：30W；最大负载电流：100mA； 纹波含量：≤0.2%。 2.9. 故障保护 装置具有交流输出过载保护功能；当电压输出短路或发生输出过载时，装置发出蜂鸣告警信号，告警信号灯闪烁； 装置具有过热保护功能；当发生装置过热时，装置发出蜂鸣告警信号，告警信号灯闪烁； 告警后装置自动停止输出； 装置具有自动电流开路保护和电流开路检测功能； 当直流电压输入被错误的接到交流电压输出通道时，装置会发出蜂鸣告警信号，告警信号灯闪烁。
|
